EXCEL绘制帕累托图
帕累托图：主要用于质量分析，原因定位等。
帕累托图的原理是帕累托原则（也就是二八原则）
步骤：
1. 选择数据区域(问题数)，插入—柱形图
2. 右击—柱形图—设置数据系列格式—分类间距调为零
3. 右击主坐标轴—设置数据系列格式—坐标轴选项（最大值改为1000）
4. 添加累计百分比折线图。右击图表—选择数据—添加—系列名称“累计百分比”，系列值C2到C9单元格

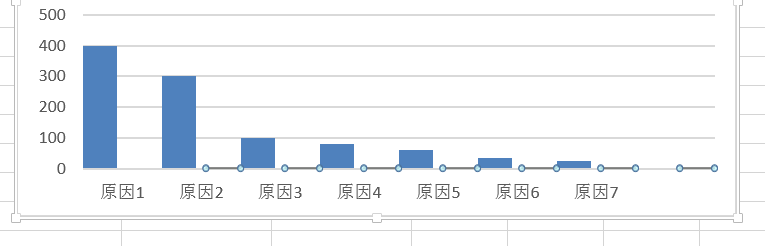

5.选择累计百分比系列，按键盘向左方向键，直到出现这样形式（条形之间两个带小圆圈的横线）
右键—设置数据系列格式—勾选次坐标轴
6. 更改图表类型为折线图，右击红色条形（累计百分比）--更改图表类型—累计百分比（折线图）
7. 调整次坐标轴最大值为百分百。右击次坐标轴—设置坐标轴格式—最大值设为1.
8. (单击图表任意处，这时设计菜单便在菜单栏出来）设计—添加图表元素—坐标轴—次要坐标轴
9. 右键次要横坐标轴—设置坐标轴格式—坐标轴位置在刻度线上
10. 把次坐标轴的刻度标签去除。右键次要横坐标轴—设置坐标轴格式—标签—标签位置—无

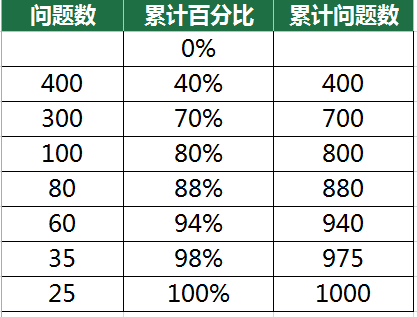

原图数据：
